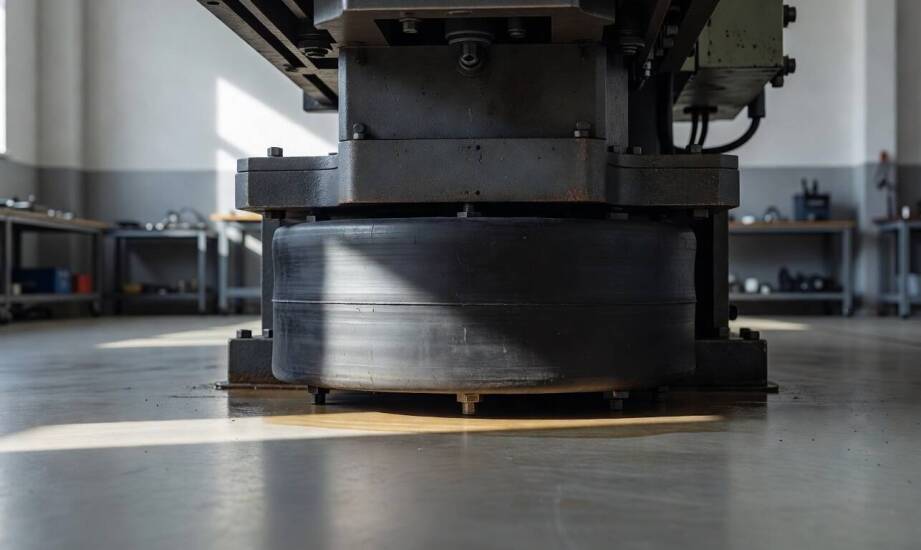

Jak dobrać amortyzator gumowy do drgań, oleju i temperatury pracy maszyny

Ten sam amortyzator gumowy zamontowany w dwóch odmiennych maszynach przemysłowych może reagować na obciążenia w skrajnie różny sposób. W pierwszej instalacji element bez problemu tłumi wibracje przez lata, podczas gdy w drugiej szybko traci pierwotną elastyczność, ulega odkształceniom i wymaga przedwczesnej wymiany. Różnica niemal zawsze wynika z niedopasowania parametrów technicznych do rzeczywistych warunków eksploatacyjnych. Uszkodzenia systemu podparcia prowadzą do poważnych awarii napędów, dlatego prawidłowa selekcja wymaga uwzględnienia nie tylko specyfiki samych drgań, ale również czynników chemicznych panujących w otoczeniu. Brak całościowej analizy sprawia, że nawet najdroższy materiał ulegnie błyskawicznej degradacji.

Parametry techniczne determinujące dobór amortyzatora

Masa całego układu decyduje o tym, jakie obciążenie statyczne i dynamiczne spocznie na pojedynczym elemencie tłumiącym. Konstruktor maszyny musi określić całkowity ciężar podtrzymywany przez wibroizolatory, a także precyzyjny rozkład sił na poszczególne punkty mocowania. Nierównomierne rozłożenie wagi sprawia, że część podkładek ulega drastycznemu przeciążeniu, co prowadzi do ich zniszczenia i utraty stabilności całego agregatu. Zastosowanie identycznych amortyzatorów w miejscach o różnym nacisku stanowi najczęstszy błąd projektowy.

Charakter generowanych wibracji, obejmujący ich częstotliwość oraz amplitudę, wymusza dobór konkretnego typu tłumienia. Drgania o niskiej częstotliwości wymagają zastosowania nieco bardziej elastycznych rozwiązań, które potrafią absorbować długie fale. Wysokie częstotliwości i drobne wibracje lepiej znoszą sztywniejsze komponenty. Sposób przenoszenia sił wskazuje z kolei, czy dany detal pracuje na ściskanie, ścinanie, czy rozciąganie. Elastomery doskonale radzą sobie ze ściskaniem, jednak siły ścinające zmuszają projektantów do wprowadzania dodatkowych zbrojeń metalowych.

Twardość mieszanki elastomerowej, podawana w stopniach Shore A, wprost przekłada się na zdolność pochłaniania energii kinetycznej. Standardowe surowce o twardości 45 Shore A gwarantują większe ugięcie robocze i skuteczniejsze tłumienie przy relatywnie niewielkich naciskach. Modele sięgające 70 Shore A zwiększają stabilność konstrukcji w przypadku bardzo ciężkich maszyn budowlanych, co ogranicza ich nadmierne przemieszczanie się w trakcie pracy. Zgodnie z inżynierską praktyką bezpieczne ugięcie robocze zazwyczaj mieści się w przedziale od 10 do 30 procent początkowej wysokości detalu. Przekroczenie tej granicy grozi trwałym uszkodzeniem struktury i zerwaniem łączenia między gumą a stalową obudową.

Środowisko pracy a trwałość mieszanek elastomerowych

Agresywne warunki otoczenia niszczą nawet idealnie dopasowane pod względem mechanicznym komponenty. Temperatura pracy gwałtownie przyspiesza proces starzenia elastomerów, ponieważ powyżej 80 stopni Celsjusza powszechnie stosowane surowce sztywnieją i pękają. Spadki poniżej -20 stopni Celsjusza powodują z kolei ich niebezpieczną kruchość. Obecność smarów maszynowych wywołuje pęcznienie klasycznej gumy naturalnej oraz wariantów SBR, co obniża ich wytrzymałość.

W przestrzeniach narażonych na kontakt z trudnymi mediami standardem staje się użycie innych tworzyw:

• mieszanki NBR sprawdzają się najlepiej w środowisku pełnym olejów mineralnych,
• materiał EPDM wykazuje najwyższą odporność na bezpośrednie działanie kwasów i zasad,
• fluorokauczuk FKM znosi skrajne obciążenia termiczne dochodzące do 250 stopni Celsjusza.

Gotowe detale katalogowe sprawdzają się przy standardowych rozstawach otworów i przewidywalnych obciążeniach. Sytuacja komplikuje się, gdy urządzenie charakteryzuje się nietypową geometrią podstawy lub generuje skrajnie zmienne siły dynamiczne. W takich scenariuszach sprawdzony producent wyrobów gumowych przygotowuje formy wulkanizacyjne ściśle na podstawie dostarczonej dokumentacji technicznej. Produkcja oparta na indywidualnym rysunku pozwala zachować docelowe parametry wibroizolacyjne przy pełnym dopasowaniu wymiarów zewnętrznych i średnic gwintów.

Indywidualne podejście technologiczne ułatwia tworzenie wielkogabarytowych podkładek zintegrowanych z danym środowiskiem przemysłowym. Działająca w Jugowicach firma MULTI Wyroby Gumowe wytwarza amortyzatory, uszczelnienia i elementy gumowo-metalowe dostosowane do agresywnych środowisk. Zakład dobiera składy chemiczne surowców, dostarczając wibroizolatory odporne na działanie chemii, ekstremalnych amplitud temperatur oraz intensywnego tarcia. Przedsiębiorstwo realizuje zamówienia dla sektora maszynowego, opierając się wyłącznie na ścisłych wytycznych inżynieryjnych.

Poprawna konfiguracja układu amortyzującego wymaga jednoczesnej analizy wielu kluczowych zmiennych. Decyzja o zastosowaniu konkretnego rozwiązania zaczyna się od rzetelnego zbadania środowiska pracy, w tym weryfikacji skrajnych temperatur oraz specyfiki samych drgań. Zebranie tych informacji otwiera drogę do ustalenia optymalnej twardości materiału bazowego, bezpiecznego ugięcia roboczego i konieczności stworzenia formy na wymiar. Zignorowanie któregokolwiek z tych technicznych aspektów drastycznie skraca żywotność systemu podparcia, narażając zakład na przestoje.
